补偿导线SC-HB-FFP-2*1.0
- 电 话：18855017299,13637026879
- 邮 箱：823213582@qq.com
产品描述
补偿导线SC-HB-FFP-2*1.0
1、用途：
补偿导线SC-HB-FFP-2*1.0是在一定温度范围内（包括高温、常温）具有与匹配的热电动势的标称值相同的一对带有绝缘层的导线，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差。1.本产品适用于分度号为S、K、E、T、J、N型各种热电偶与温度显示仪表之间的电气连接，以提高测量精度。
2：补偿导线SC-HB-FFP-2*1.0使用条件： (1) 工作温度：耐热用：***高200和260两种； 一般用：***高70和105两种。 (2) ***低环境温度：氟塑料绝缘和护套电缆：固定敷设-60，非固定敷设-20； 聚氯乙烯绝缘和护套电缆：固定敷设-40，非固定敷设-15。 (3) ***小弯曲半径：聚氯乙烯绝缘和护套电缆非铠装电缆不小于电缆外径的6倍，氟塑料绝缘和护套非铠装电缆不小于电缆外径的10倍，铠装电缆不小于电缆外径的12倍。
绝缘材料：氟塑料绝缘 颜色：正极为红色 负极为绿色
导体材质：正极为铜Cu----负极为铜镍0.6 热电 多股结构
屏蔽材料：对屏铜丝屏蔽、加总屏
铠装材料：无
护套材料：氟塑料护套
绝缘电阻: 100MΩ.km
电压试验：1000 V/1min
阻燃性能：符合GB/T18380-2001阻燃标准中A、 B、 C类规定
热电动势及允差：精密级 646±30（±2.5℃）
导线温度：0~180℃
热电偶测量端温度：1000 ℃
SC-HB-FPFP补偿电缆
导线规格 | A类导体 | R类导体 | 20℃时往复电阻≤Ω/m |
2×0.5 mm² | 1/0.80 | 7/0.30 | 2.2 |
2×1.0 mm² | 1/1.13 | 7/0.43 | 1.1 |
2×1.5 mm² | 1/1.37 | 7/0.52 | 0.73 |
2×2.5 mm² | 1/1.76 | 19/0.41 | 0.44 |
3、产品品种、规格、结构型式 (1) 产品品种及型号：见表1
产品名称 | 型 号 | 配用热电偶 | 热电偶分度号 |
铜-铜镍补偿型导线（电缆） | SC | 铂铑10-铂热电偶 铂铑13-铂热电偶 | S |
铁-铜镍补偿型导线（电缆） 铜-铜镍补偿型导线（电缆） | KCA KCB | 镍铬-镍硅热电偶 | K |
镍铬-镍硅延长型导线（电缆） | KX | 镍铬-镍硅热电偶 | K |
铁-铜镍补偿型导线（电缆） 镍铬硅-镍硅延长型导线（电缆） | NC NX | 镍铬硅-镍硅热电偶 | N |
镍铬-铜镍延长型导线（电缆） | EX | 镍铬-铜镍热电偶 | E |
铁-铜镍延长型导线（电缆） | JX | 铁-铜镍热电偶 | J |
铜-铜镍延长型导线（电缆） | TX | 铜-康铜镍电偶 | T |
(2) 产品规格：见表2 表2
名 称 | 导体标称截面mm2 | 导体结构 mm | |||
补偿导线 | 补偿电缆 | A | B | ||
线芯对数 | 1 | 二线组：124对 三线组：119对 | 0.5 | 1/Φ0.80 | 7/Φ0.30 |
1.0 | 1/Φ1.13 | 7/Φ0.43 | |||
1.5 | 1/Φ1.37 | 7/Φ0.52 | |||
2.5 | 1/Φ1.76 | 19/Φ0.41 | |||
注： 补偿导线规格为：2*导体标称截面，补偿电缆规格为：芯数*2*导体标称截面，推荐的线对 为：1、2、3、4、5、6、7、8、9、10、12、14、16、19、24等。 根据用户的要求可提供阻燃型、耐火型、低烟低卤型、低烟无卤型补偿电缆以及耐热硅橡胶绝缘和护套补偿电缆。订货时需注明即可。 4、技术要求 (1) 补偿导线及补偿电缆合金导体和绝缘层颜色：见表3
表3

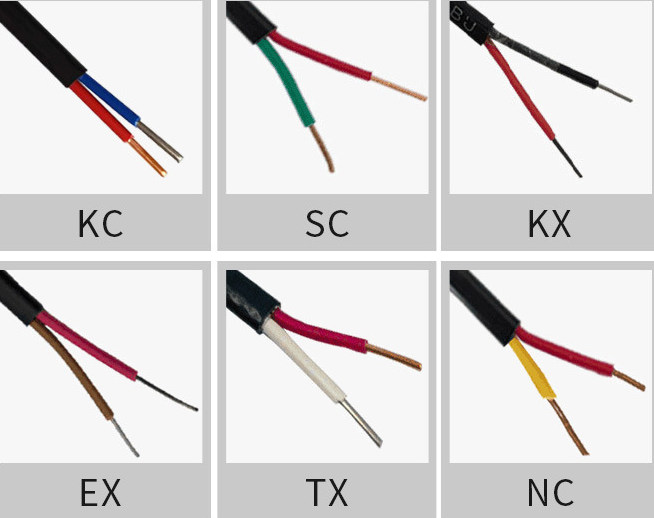

产品型号 | 补偿导线及电缆线芯 | 绝缘层着色 | 配用热电偶 分度号 | ||
正极 | 负极 | 正极 | 负极 | ||
SC | 铜 | 铜镍0.6 | 红 | 绿 | S(铂铑10-铂) R(铂铑13-铂) |
KCA | 铁 | 铜镍22 | 红 | 蓝 | K(镍铬-镍硅) |
KCB | 铜 | 铜镍40 | 红 | 蓝 | |
KX | 镍铬10 | 镍硅 | 红 | 黑 | |
EX | 镍铬10 | 铜镍45 | 红 | 棕 | E(镍铬-铜镍) |
JX | 铁 | 铜镍45 | 红 | 紫 | J(铁-铜镍) |
TX | 铜 | 铜镍45 | 红 | 白 | T(铜-铜镍 |
NC | 铁 | 铜镍18 | 红 | 灰 | N(镍铬硅-镍硅) |
NX | 镍铬硅 | 镍硅 | 红 | 灰 | |
(2) 补偿导线及补偿电缆使用分类、等级标志及护套着色：见表4 表4
使用分类 | 标志代号 | 允差等级及标志 | 护套着色 | |||
普通级 | 精密级 | 普通级 | 精密级 | 本安型 | ||
一般用 | G | 省 | S | 黑色 | 灰色 | 蓝色 |
耐热用 | H | 黑色 | 灰色 | 蓝色 | ||
